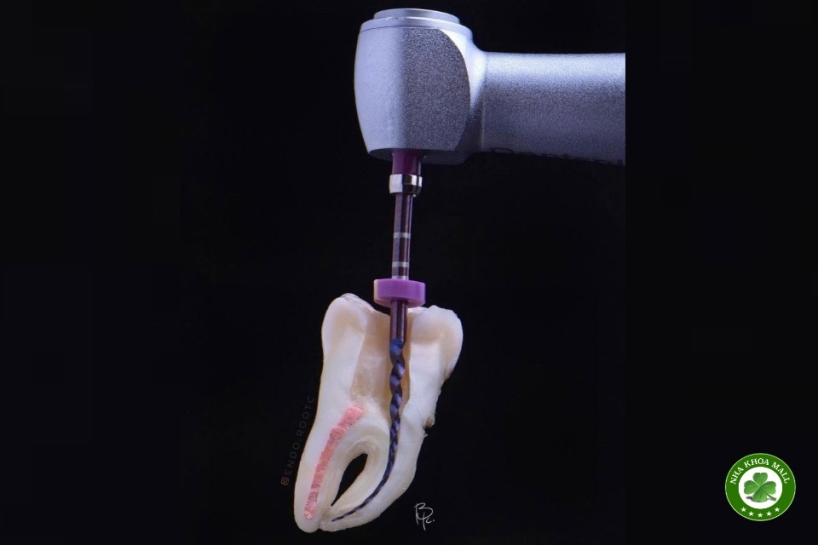

Trong điều trị nội nha, những ống tủy cong nhiều, cong hình chữ S, cong kép hoặc đã bị tạo khấc (ledge) luôn là một trong những thách thức lớn nhất đối với bác sĩ. Chỉ một sai sót nhỏ trong lựa chọn dụng cụ hoặc kỹ thuật cũng có thể dẫn đến tai biến gãy trâm, mất đường đi ống tủy hoặc thậm chí thất bại điều trị. Sự ra đời của các hệ thống trâm NiTi xử lý nhiệt (Heat-treated Nickel-Titanium) đã tạo nên bước tiến vượt bậc trong việc xử lý các ca khó. Tuy nhiên, hiện tượng gãy trâm do mỏi chu kỳ (cyclic fatigue fracture) vẫn chưa hoàn toàn được loại bỏ.
Gãy trâm do mỏi chu kỳ là gì?
Khác với gãy do xoắn (torsional fracture), gãy do mỏi chu kỳ xảy ra ngay cả khi đầu trâm không bị kẹt hoàn toàn trong ống tủy.
Trong quá trình quay bên trong một ống tủy cong:
- Mặt ngoài của đoạn cong chịu lực kéo (tensile stress)
- Mặt trong chịu lực nén (compressive stress-
Hai loại ứng suất này liên tục thay đổi theo mỗi vòng quay.
Sau hàng nghìn chu kỳ:
- xuất hiện các vi nứt (microcracks)
- các vi nứt lan rộng
- cuối cùng trâm gãy mà không có bất kỳ dấu hiệu báo trước nào.
Đây chính là hiện tượng Cyclic Fatigue.
Ở những ống tủy:
- cong trên 30°
- cong hình chữ S
- bán kính cong nhỏ
- hoặc có khấc (ledge)
nguy cơ gãy trâm tăng lên rất nhiều.
Thay đổi cấu trúc tinh thể
Công nghệ xử lý nhiệt đã thay đổi hoàn toàn đặc tính cơ học của hợp kim NiTi.
Các thế hệ hiện đại như:
- CM Wire
- Blue Wire
- Gold Wire
- EDM
được xử lý để nâng nhiệt độ kết thúc Austenite (Af).
Điều này giúp ở nhiệt độ lâm sàng, phần lớn vật liệu vẫn tồn tại dưới dạng Martensite, thay vì Austenite.
Martensite có đặc điểm:
- mềm hơn
- dẻo hơn
- linh hoạt hơn
- ít đàn hồi ngược hơn
- hấp thu ứng suất tốt hơn
Nhờ đó, trâm có thể đi theo hình dạng tự nhiên của ống tủy thay vì cố ép thẳng đường cong.
Bằng chứng khoa học về khả năng chống mỏi chu kỳ
Các nghiên cứu động lực học đã chứng minh:
- trâm NiTi xử lý nhiệt có khả năng chống gãy do mỏi chu kỳ cao gấp 6,8 lần
- thời gian chịu mỏi trung bình đạt khoảng 97,20 giây
- trong khi trâm NiTi thông thường chỉ đạt khoảng 14,30 giây
Điều này cho thấy công nghệ luyện kim hiện đại đã cải thiện đáng kể tuổi thọ cơ học của dụng cụ nội nha.
Khi gặp ống tủy bị khấc (Ledge), điều gì xảy ra?
Ledge là hiện tượng mất đường đi ban đầu của ống tủy do dụng cụ tạo ra một "bậc" trên thành ngà.
Nguyên nhân thường gặp:
- sử dụng trâm thép quá cứng
- bỏ qua Glide Path
- đưa trâm máy quá sớm
- tạo lực ép quá lớn
Một khi ledge hình thành:
- rất khó đưa dụng cụ tới chiều dài làm việc
- tăng nguy cơ thủng thành chân răng
- mất định tâm
- gãy dụng cụ
Ưu điểm nổi bật nhất là:
Có thể pre-bend (bẻ cong trước khi đưa vào)
Khác với NiTi truyền thống có tính đàn hồi rất mạnh (spring-back), trâm xử lý nhiệt có thể:
- uốn cong đầu trâm
- giữ nguyên hình dạng
- luồn qua vị trí khấc dễ dàng hơn
Đây là ưu điểm cực kỳ quan trọng trong các ca:
- ledge
- cong chữ S
- cong đoạn chóp
- canxi hóa
Khả năng định tâm vượt trội
Các nghiên cứu trên mô hình ống tủy cong 55° cho thấy:
Các hệ thống:
- Fanta AF LC
- HyFlex EDM
duy trì khả năng định tâm tốt hơn đáng kể so với:
- trâm tay thép không gỉ
với sự khác biệt có ý nghĩa thống kê (p = 0,001).
Điều này đồng nghĩa:
- ít khoét lệch thành ngoài
- bảo tồn nhiều mô ngà hơn
- giảm nguy cơ thủng
- giữ nguyên giải phẫu tự nhiên của ống tủy
Hiệu quả điều trị nhanh hơn
Không chỉ an toàn hơn, các hệ thống Heat-treated NiTi còn giúp tiết kiệm thời gian.
Ví dụ:
HyFlex CM vượt qua và mở rộng ống tủy có ledge trong trung bình: 2,73 phút
Trong khi kỹ thuật dùng trâm tay thép cần khoảng: 5,12 phút
Việc rút ngắn thời gian thao tác đồng nghĩa với:
- giảm mỏi tay
- giảm nguy cơ sai sót
- giảm stress cho cả bác sĩ và bệnh nhân.
Vai trò của chuyển động quay qua lại (Reciprocation)
Một trong những tiến bộ quan trọng của nội nha hiện đại là chuyển động Reciprocating Motion.
Thay vì quay liên tục 360°, hệ thống sẽ:
- tiến khoảng 150°
- lùi khoảng 30°
sau đó lặp lại.
Cơ chế này giúp:
- giải phóng ứng suất tích tụ
- giảm xoắn
- giảm mỏi chu kỳ
- hạn chế binding
Các nghiên cứu cho thấy: Chỉ số chu kỳ chịu mỏi (NCF):
- Hệ thống quay qua lại: 4155,9
- Hệ thống quay liên tục: 1444,2
Sự khác biệt rất lớn này giải thích vì sao nhiều hệ thống reciprocation hiện nay được ưu tiên trong các ca nội nha phức tạp.
Nhiệt độ buồng tủy ảnh hưởng trực tiếp đến độ bền của trâm
Một yếu tố thường bị bỏ qua là nhiệt độ.
Hầu hết các nghiên cứu trong phòng thí nghiệm được thực hiện ở nhiệt độ phòng.
Trong khi thực tế: nhiệt độ buồng tủy khoảng 35–37°C
Ở nhiệt độ này:
- một phần Martensite chuyển sang Austenite
- độ dẻo giảm
- khả năng chống mỏi chu kỳ giảm đáng kể
Điều này có nghĩa:
Một cây trâm rất bền trong phòng thí nghiệm có thể yếu hơn đáng kể khi sử dụng trong miệng bệnh nhân.
Vai trò của dung dịch bơm rửa
NaOCl không chỉ giúp:
- hòa tan mô tủy
- khử khuẩn
- loại bỏ mùn ngà
mà còn góp phần:
- làm mát dụng cụ
- giảm nhiệt sinh ra khi sửa soạn
- hạn chế sự chuyển pha bất lợi của hợp kim NiTi
Việc bơm rửa thường xuyên vì vậy vừa nâng cao hiệu quả làm sạch, vừa góp phần kéo dài tuổi thọ của dụng cụ.
3 mẹo lâm sàng giúp hạn chế nguy cơ gãy trâm
1. Làm lạnh trâm trước khi bẻ cong
Một mẹo được nhiều bác sĩ áp dụng là: lau thân trâm bằng gạc tẩm cồn y tế
Quá trình bay hơi nhanh của cồn làm giảm nhiệt độ bề mặt hợp kim trong thời gian ngắn, giúp tăng tỷ lệ pha Martensite và khiến đầu trâm dễ uốn cong hơn. Tuy nhiên, hiệu quả này chỉ mang tính tạm thời và cần thao tác nhanh; đây là kinh nghiệm lâm sàng, chưa được chuẩn hóa như một quy trình chính thức của nhà sản xuất.
2. Luôn sử dụng Pecking Motion
Thay vì:
- giữ trâm đứng yên
- ép mạnh xuống
hãy:
- di chuyển lên xuống nhẹ nhàng
- biên độ khoảng 1–2 mm
- liên tục rút trâm ra làm sạch rãnh cắt
Pecking motion giúp:
- giảm ứng suất
- hạn chế binding
- tăng tuổi thọ dụng cụ
- giảm nguy cơ gãy.
3. Không bao giờ bỏ qua Glide Path
Đây là nguyên tắc vàng trong nội nha hiện đại.
Trước khi sử dụng trâm máy cần:
- xác định chiều dài làm việc
- tạo Glide Path bằng trâm tay số #10 và #15
- xác nhận đường trượt thông suốt
- bơm rửa NaOCl đầy đủ
- loại bỏ phoi ngà
Một Glide Path tốt giúp:
- giảm lực cắt
- giảm mô-men xoắn
- hạn chế khóa trâm
- giảm đáng kể nguy cơ gãy do xoắn và mỏi chu kỳ.
Những lưu ý để kéo dài tuổi thọ trâm NiTi
Ngoài việc lựa chọn đúng hệ thống trâm, bác sĩ nên:
+ Kiểm tra dụng cụ trước mỗi lần sử dụng để phát hiện dấu hiệu xoắn, cong hoặc biến dạng.
+ Tuân thủ tốc độ quay và mô-men xoắn theo khuyến cáo của nhà sản xuất.
+ Không ép trâm tiến sâu khi gặp cản trở; hãy rút ra, làm sạch rãnh cắt và bơm rửa trước khi tiếp tục.
+ Hạn chế tái sử dụng trâm trong các ca có độ cong lớn hoặc giải phẫu phức tạp.
+ Thay thế dụng cụ khi có dấu hiệu giảm hiệu quả cắt hoặc nghi ngờ đã chịu tải cơ học quá mức.
Kết luận
Gãy trâm do mỏi chu kỳ vẫn là một trong những biến chứng đáng lo ngại nhất trong nội nha, đặc biệt ở các trường hợp ống tủy cong nhiều, cong kép hoặc đã bị tạo khấc. Sự phát triển của các hệ thống trâm NiTi xử lý nhiệt với cấu trúc Martensite ưu thế, khả năng chống mỏi vượt trội và tính linh hoạt cao đã giúp nâng cao đáng kể mức độ an toàn trong điều trị.
Tuy nhiên, công nghệ chỉ phát huy tối đa hiệu quả khi được kết hợp với kỹ thuật lâm sàng đúng đắn. Việc tạo Glide Path đầy đủ, sử dụng chuyển động pecking, ưu tiên chuyển động quay qua lại trong các trường hợp phù hợp, bơm rửa thường xuyên để giảm nhiệt và kiểm soát ứng suất, cùng với tuân thủ hướng dẫn của nhà sản xuất là những yếu tố then chốt giúp hạn chế nguy cơ gãy trâm.
Hiểu rõ cơ chế luyện kim của hợp kim NiTi, đặc tính cơ học của từng hệ thống trâm và sinh cơ học của ống tủy không chỉ giúp bác sĩ xử lý hiệu quả những ca nội nha khó mà còn góp phần bảo tồn cấu trúc răng, giảm biến chứng và nâng cao tiên lượng điều trị lâu dài cho bệnh nhân.
Các bạn có thể tham khảo thêm các loại vật liệu nội nha phổ biến
Cone trám bít ông tủy
Trâm nội nha
Các loại dung dịch bơm rửa ống tủy
Vật liệu trám bít ống tủy
Các loại chốt gia cố ống tủy sau điều trị nội nha
Dụng cụ sử dụng trong điều trị nội nha
Thiết bị nội nha
